Узел водоснабжения с фильтрацией

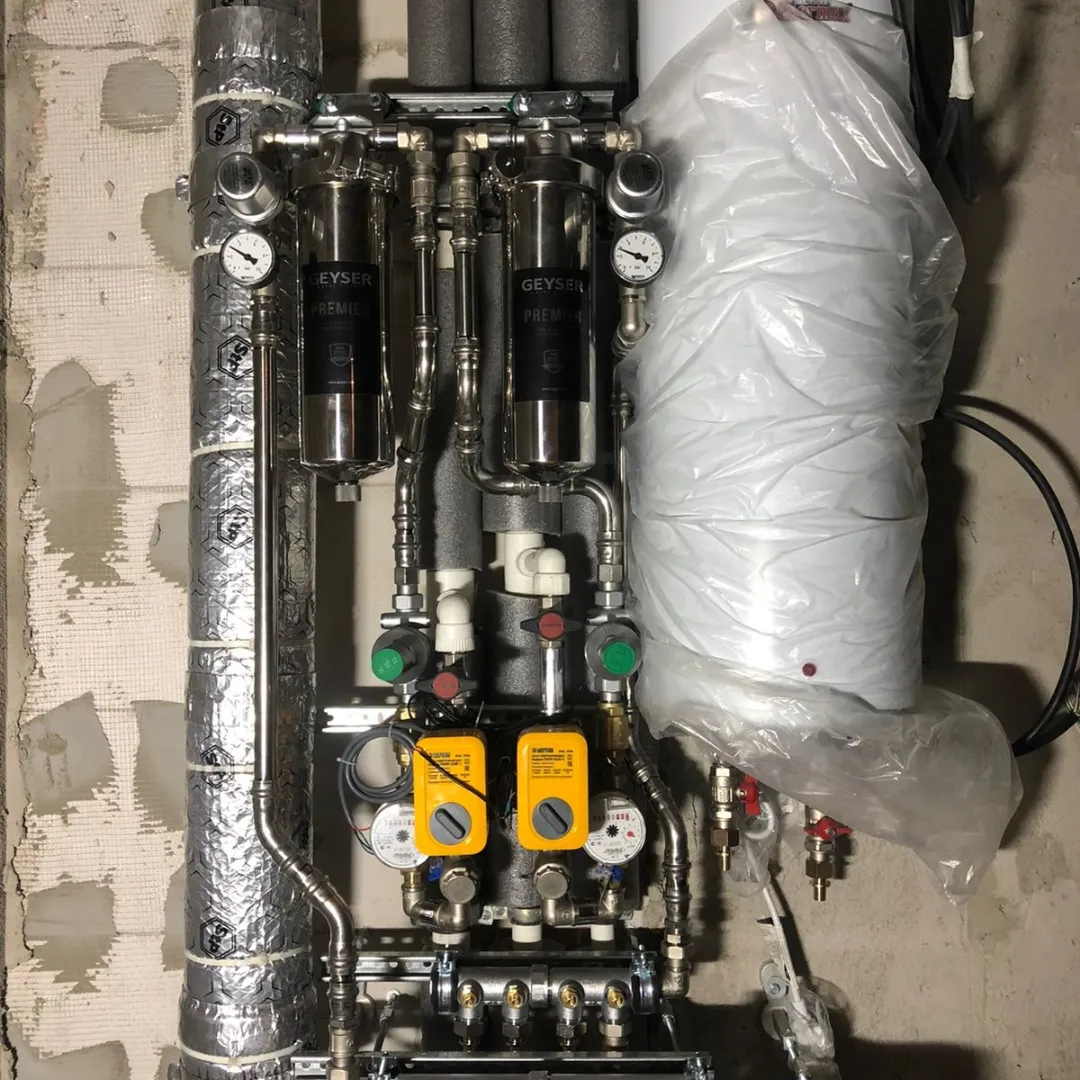

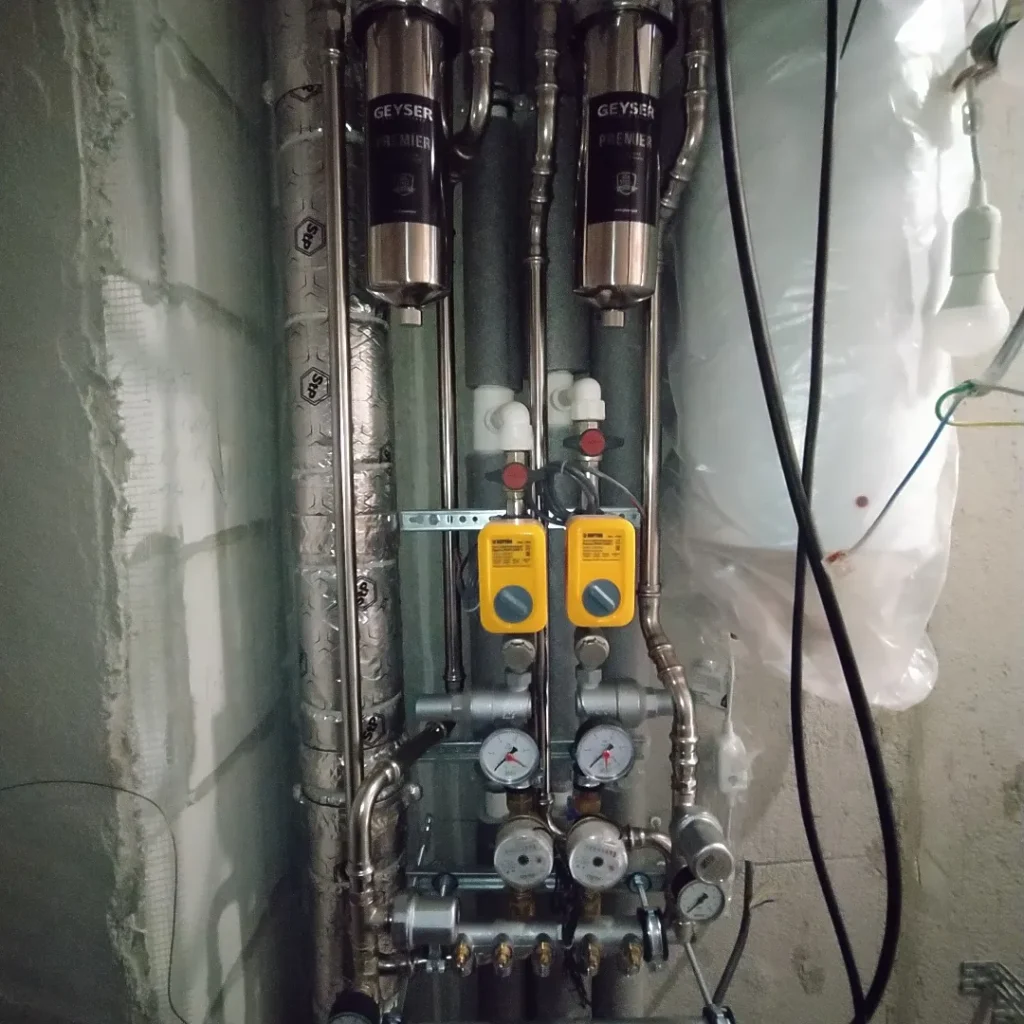

Узлы ввода водоснабжения в квартирах жилого комплекса. В каждом — запорная арматура, механическая фильтрация, счётчики и система защиты от протечек: при аварии подача воды перекрывается автоматически. Всё собрано компактно, с доступом для обслуживания.

Разводка воды начинается с узла ввода: запорная арматура, фильтры механической очистки, редуктор давления, счётчики и — если того требует вода — система водоподготовки. Узел собирается так, чтобы к каждому элементу оставался доступ для обслуживания, а перекрыть отдельную ветку можно было, не отключая воду во всей квартире или доме.

От узла расходится разводка — коллекторная или тройниковая, в зависимости от объекта. В трубах, уходящих в стены и стяжку, разъёмные соединения не применяются: резьбовые и обжимные фитинги требуют периодической подтяжки, а значит, к ним должен оставаться доступ. В скрытом монтаже идут пресс-соединения — неразъёмные и рассчитанные на замоноличивание. Перед чистовой отделкой система опрессовывается и проверяется под давлением, и только затем ставится чистовая сантехника — смесители, инсталляции, полотенцесушители.
