Коллекторная разводка и отопление в квартире

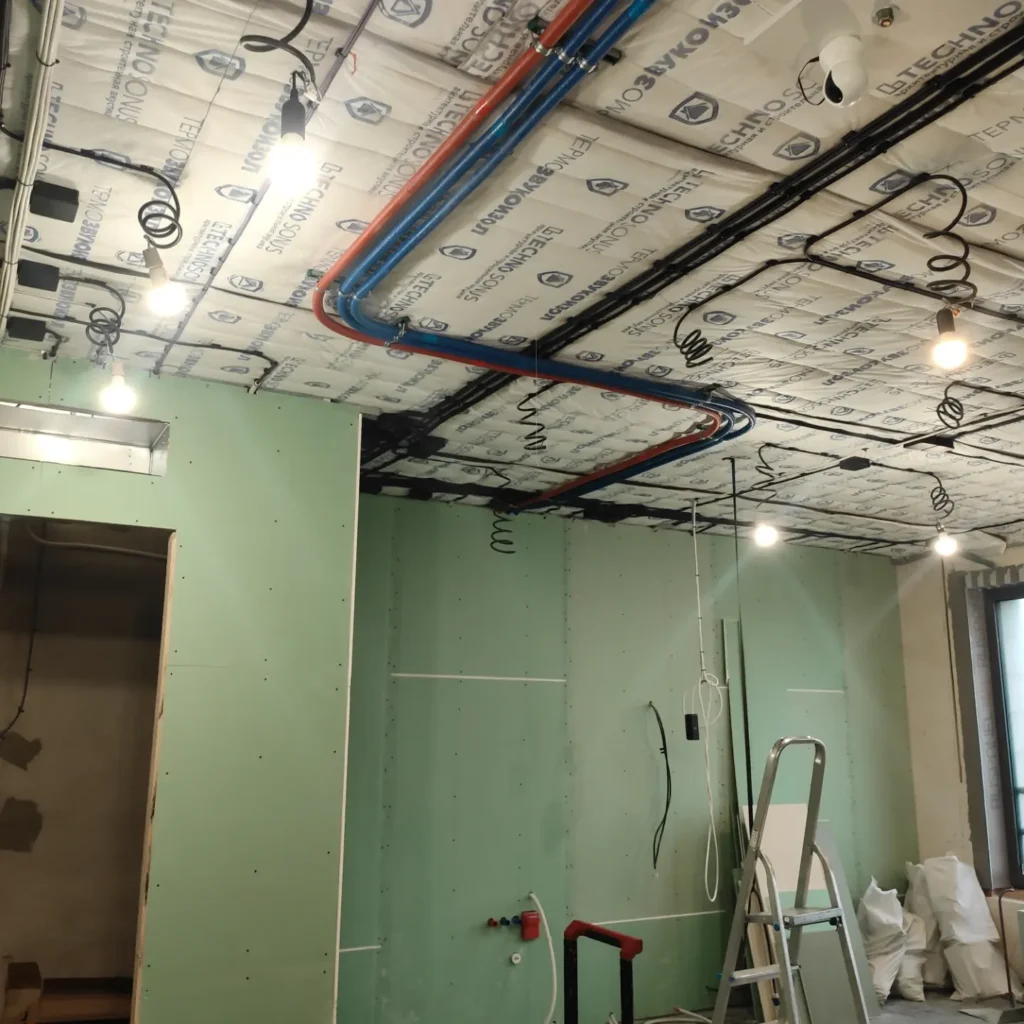

Монтаж инженерии в квартире жилого комплекса: скрытая разводка водоснабжения и отопления от коллекторного шкафа к каждой точке. Каждый прибор запитан отдельной линией — его можно отключить, не перекрывая воду во всей квартире.

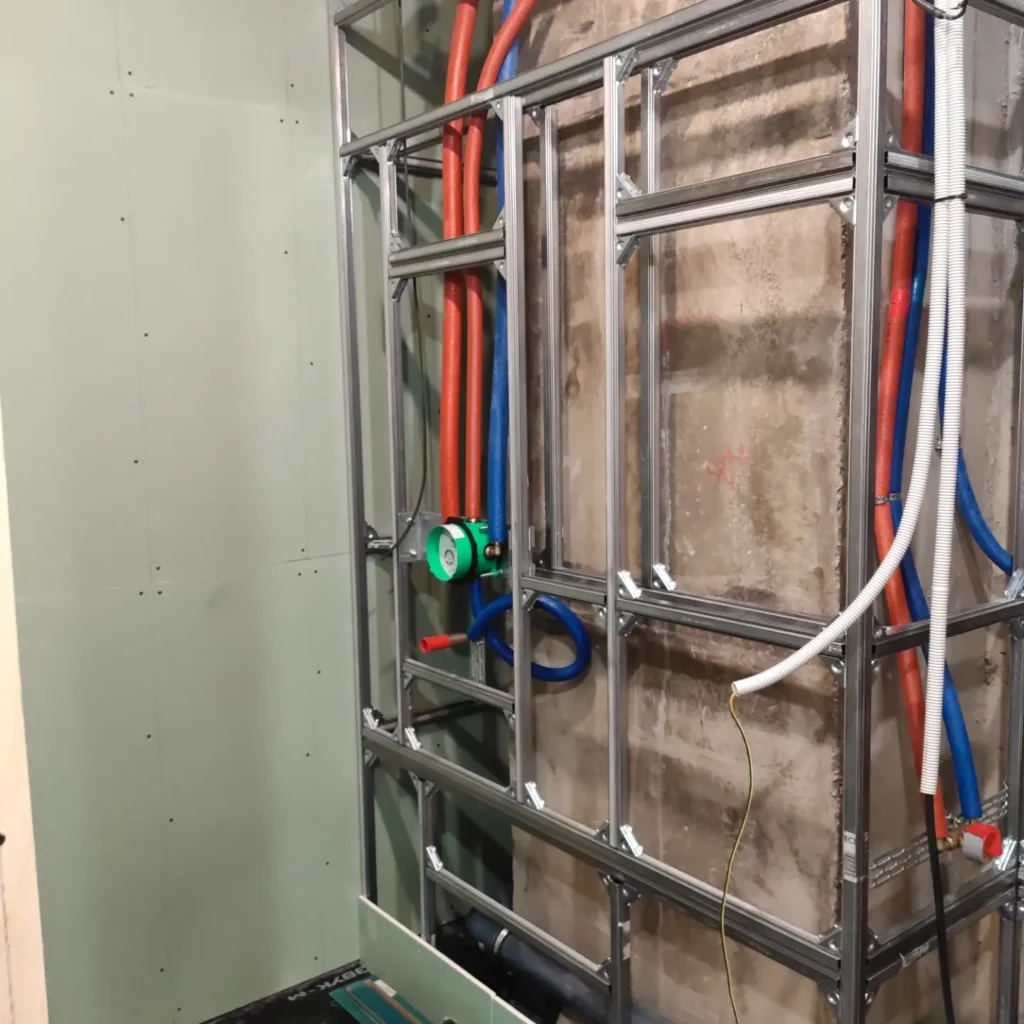

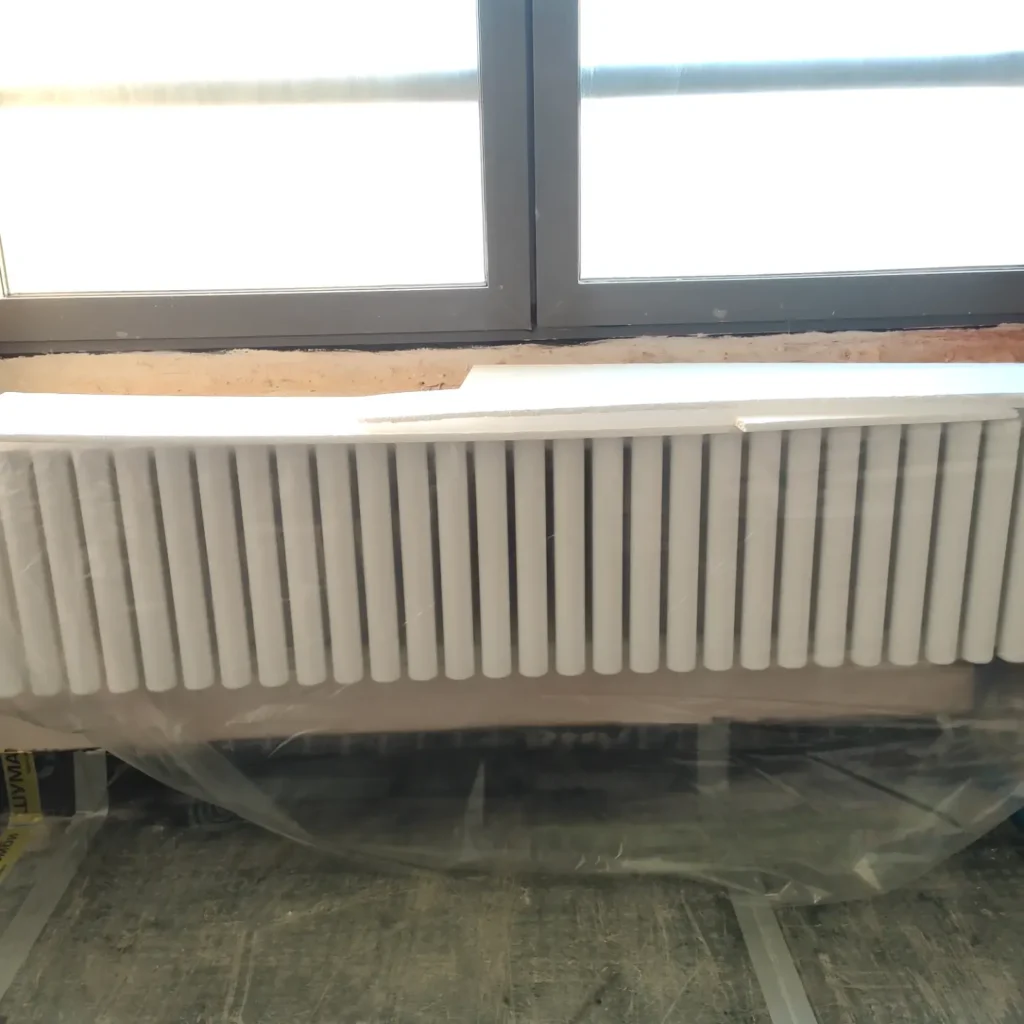

Смонтированы радиаторы отопления с подводками, а также закладная часть смесителя: механизм ставится в стену на черновом этапе и после отделки будет зашит — снаружи останутся только рычаг и лейка.

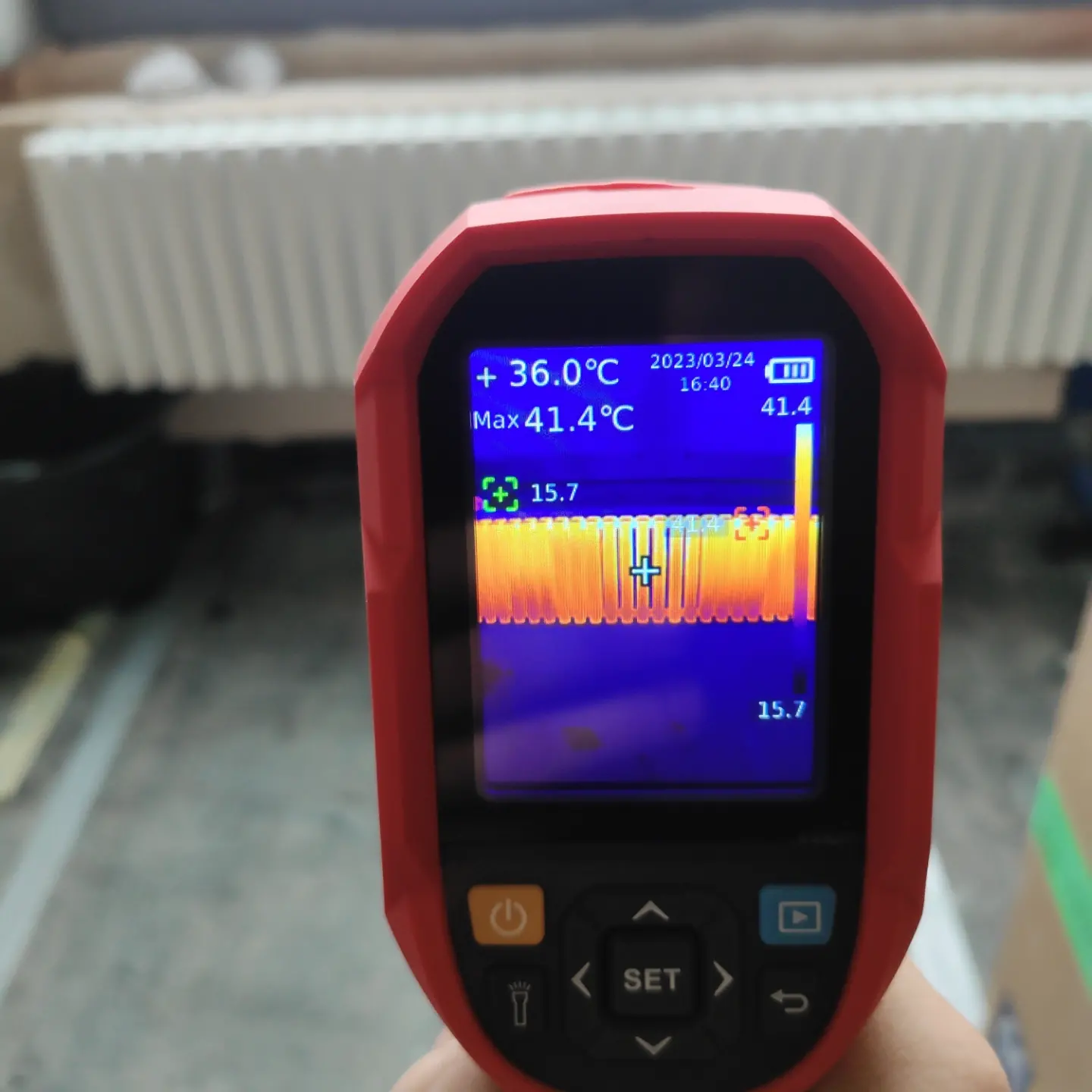

Готовую систему проверили тепловизором: на снимках видно, как прогреваются радиаторы и трассы, — так сразу заметно, если контур запитан не полностью.

Разводка воды начинается с узла ввода: запорная арматура, фильтры механической очистки, редуктор давления, счётчики и — если того требует вода — система водоподготовки. Узел собирается так, чтобы к каждому элементу оставался доступ для обслуживания, а перекрыть отдельную ветку можно было, не отключая воду во всей квартире или доме.

От узла расходится разводка — коллекторная или тройниковая, в зависимости от объекта. В трубах, уходящих в стены и стяжку, разъёмные соединения не применяются: резьбовые и обжимные фитинги требуют периодической подтяжки, а значит, к ним должен оставаться доступ. В скрытом монтаже идут пресс-соединения — неразъёмные и рассчитанные на замоноличивание. Перед чистовой отделкой система опрессовывается и проверяется под давлением, и только затем ставится чистовая сантехника — смесители, инсталляции, полотенцесушители.
